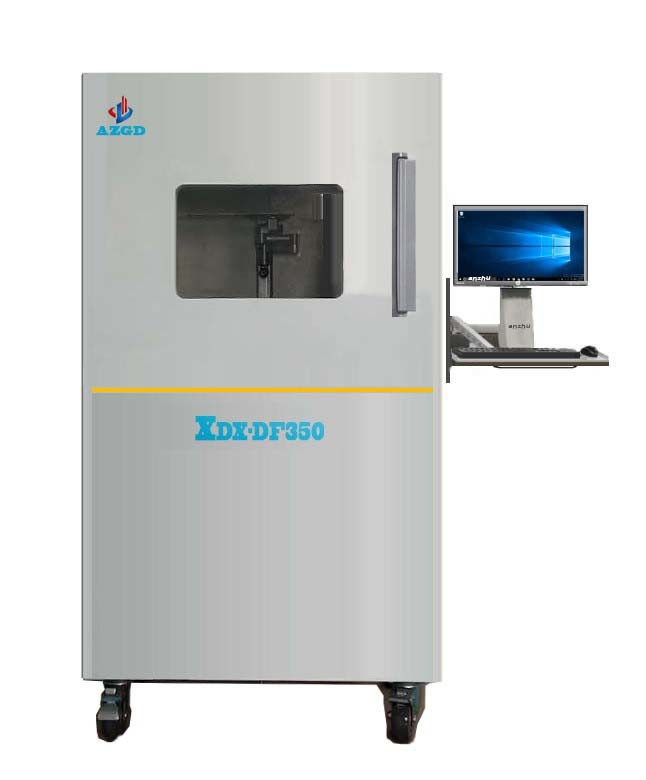

X Ray Machine Mobile/Ic/Baterry/equipo de prueba de la placa madre del ordenador portátil del coche
Especificaciones:
| modelo | 3500A (radiografía 100KV) |
| Exhibición | 22" monitor LCD |
| Área de la imagen | 600*415 milímetro |
| Resolución de imagen | 110 LP/CM |
| Pixel del CCD | 1,3 millones |
| Espec. de la cámara | CCD 25 frames/m de la imagen Intensifier+Digital |
| Ampliación | 120 (geométrico)/1200 (sistema) |
| Voltaje de salida de la radiografía | 90 ~ 130 KILOVOLTIOS |
| Campo visual | 0 ~ 70℃ la inclinación, 360℃ gira |
| Punto focal | 5 um |
| Tipo del tubo de radiografía | Tubo cerrado |
| Fuente de alimentación | CA 110~230V/50~60HZ la monofásico |
| Peso | 1100KG |
| Peso comprobable | muestra <5> |
| Tabla de trabajo | X / Y/Z/Q AXIS |
| Operación manual | el teclado/el ratón/colocando de la navegación |
| CPU | Intel Pentium |
| Memoria | 2GB |
| Sistema informático | Win7 |
| Entrada | Teclado |
| Salida del informe | La reserva manual/auto probó el doc. |
| función video | Estándar |
| Dimensión | 1160*1090*1857 milímetro |
| Navegación | Navegación de la exploración automática |
| visión 3D | Imitación |
| El vacío, BGA, se distancia la inspección | Auto-examine la función settable |
| Inspección auto de BGA | fije la cuenta de la inspección, de la medida y de la burbuja de BGA |
| Área de la inspección | X / Dirección plana de Y |
| Aislamiento especial | No |
| Humedad de la temperatura | 0-40℃ 0-90% |
| Materia suspendida | polvo de la no-conductividad |
Usos:
1. Semiconductor: Estructura interna de IC, FC, inspección del paquete de CSP
2. El bastidor de aluminio se relaciona con los coches, el &fissure de la burbuja del caucho y la inspección de los productos de la resina
3. Circuito corto y abierto en paquete de BGA, área de la burbuja en la inspección de BGA y auto-juicio
4. Aeroespacial y militares, perfil aerodinámico, bala etc.
5. Pastillas en la medicina, FRP en productos químicos, resina, cerámica.
6. Batería de litio, inspección de los componentes electrónicos (el condensador, resistor, diodo y audión, llevó el etc.)
Características:
1. Tubo de radiografía micro importado con el empaquetado original (100/130Kv cerró el tubo), reforzador de imagen alto-sensible, 1,3 millones de pixeles industriales
cámara CCD digital, capaz de detectar el artículo <5>
2. Poder más elevado ajustable geométrico y ampliación del sistema, fácil descubrir defecto minúsculo con alta velocidad de detección.
3. Carta de navegación del sistema, navegando rápidamente y colocando exactamente.
4. Observe el objeto en ±70°, detectando del ángulo particular, fácil de detectar la estructura interna
el eje 5.Five que se mueve coordinado, con la función del CNC auto-detecta en la cantidad, conveniente para detectar en gran cantidad con alta exactitud.
